Care este mai bine extruderul cu șurub dublu conic sau paralel?

Când alegeți între un extruder conic și unul paralel cu două șuruburi, răspunsul depinde de aplicația dumneavoastră specifică. Pentru prelucrarea PVC rigid, profile PVC, țevi și compozite lemn-plastic, dublu șurub conic extruderul este în general soluția preferată datorită presiunii sale superioare de ieșire, comportamentului de auto-curățare în zona de alimentare și designului compact de antrenare de viteză mică. Extruderele cu două șuruburi paralele oferă avantaje în combinare, extrudare reactivă și producție de masterbatch cu umplutură ridicată, unde rapoartele L/D mai lungi ale șuruburilor și designul șurubului modular sunt priorități. Acest articol se concentrează pe șurubul dublu conic și explică în profunzime de ce funcționează atât de bine într-o gamă largă de sarcini de extrudare a materialelor termoplastice.

Sistemul de cilindru cu două șuruburi conice este definit de două șuruburi care se întrepătrund, care se îngustează de la un diametru mare la capătul de alimentare la un diametru mai mic la capătul de descărcare. Această geometrie creează o zonă de compresie naturală care creează eficient presiunea topiturii, fără a se baza doar pe viteza șurubului. Rezultatul este temperaturi de funcționare mai scăzute, efort de forfecare redus și tratament mai blând al materialului în comparație cu sistemele paralele de mare viteză, ceea ce face ca designul conic să fie ideal pentru materiale sensibile la căldură, cum ar fi PVC rigid și compozite din fibre de lemn.

Zhoushan Microwave Şurub Machinery Co., Ltd. produce șuruburi conice duble într-o gamă largă de rapoarte de diametru, inclusiv 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/100, 80/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/125, 80/100/100 mm. Fiecare dimensiune este disponibilă cu rapoarte de compresie personalizate, adaptate formulărilor polimerice specifice și geometriilor produsului. Compania produce componente de precizie pentru cilindri cu șurub din 1990 și exportă pe piețe precum Statele Unite, Germania, Dubai, Vietnam și Thailanda.

Prezentare generală a produsului: Design și materiale cu două șuruburi conice

Performanța mecanică a unui șurub dublu conic este inseparabilă de materialul din care este fabricat și de precizia fabricării acestuia. Zhoushan folosește cuptorul cu microunde Oțel aliat 38CrMoALA ca material de bază pentru șuruburile sale conice gemene. Acest oțel cu grad de nitrurare este recunoscut pe scară largă în industria mașinilor de plastic pentru combinația remarcabilă de duritate a miezului și duritatea suprafeței după tratamentul de nitrurare.

După procesul de nitrurare, suprafața șurubului atinge o duritate de HV 950 până la 1000 , cu o adâncime de nitrurare de 0,45 până la 0,7 mm. Gradul de fragilitate este menținut la nivelul 1 sau mai jos, ceea ce previne micro-fisurarea sub încărcare ciclică. Rugozitatea suprafeței este menținută la Ra 0,4, reducând frecarea dintre topitură și canalul șurubului, ceea ce scade pierderea de energie și îmbunătățește finisarea suprafeței produselor extrudate. Toleranța de dreptate a șuruburilor este de 0,015 mm, asigurând o rotație lină la viteze de funcționare fără uzură indusă de vibrații a cilindrului.

Pentru aplicații care necesită o rezistență și mai mare la abraziune, opțional strat de suprafață dur din aliaj dublu cu duritate de 60 până la 70 HRC poate fi aplicat. În plus, o etapă de cromare după nitrurare adaugă un strat de 0,05 până la 0,10 mm grosime cu duritate care depășește 900 HV. Acest strat de crom oferă protecție împotriva coroziunii împotriva polimerilor agresivi, cum ar fi PVC-ul clorurat și compușii ignifugă care conțin aditivi halogenați.

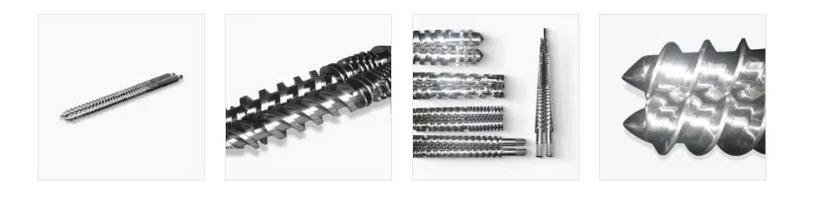

Produse cu șuruburi conice fabricate de Zhoushan Microwave Screw Machinery Co., Ltd. -- șuruburi simple, șuruburi duble paralele și seturi de șuruburi conice duble prezentate alături de detaliile de zbor în secțiune transversală.

Principiul de lucru al extruderului cu două șuruburi: Cum funcționează designul conic

Înțelegerea principiului de lucru al extruderului cu două șuruburi este esențială pentru selectarea echipamentului potrivit și optimizarea parametrilor procesului. Într-un extruder cu două șuruburi conice, două șuruburi co-rotative sau contra-rotative sunt instalate în interiorul unui butoi conic potrivit. Șuruburile se îmbină între ele, creând o acțiune pozitivă de transport care mută materialul din buncărul de alimentare către matriță.

Zona de alimentare cu diametru mare oferă un volum generos de admisie, permițând mașinii să manipuleze granule voluminoase, pulberi și amestecuri uscate din PVC care curg slab. Pe măsură ce materialul se deplasează spre capătul de descărcare cu diametrul mai mic, adâncimea canalului scade și aria secțiunii transversale disponibilă se îngustează, generând presiune compresivă fără a necesita viteze excesiv de mari ale șuruburilor . Această funcționare cu viteză mică și cuplu mare este o caracteristică definitorie a designului cu șuruburi conice și contribuie direct la controlul temperaturii topiturii și la eficiența energetică.

Încălzirea prin forfecare în șurubul dublu conic este distribuită pe o lungime efectivă mai mare în raport cu diametrul de descărcare, oferind energiei termice mai mult timp pentru a se egaliza în toată topitura înainte de a ajunge la matriță. Geometria de zbor interconectată creează, de asemenea, o acțiune de auto-stergere care îndepărtează continuu materialul de pe suprafețele șuruburilor, prevenind supraîncălzirea localizată sau buzunarele de degradare. Acest lucru este deosebit de important atunci când se prelucrează PVC, care începe să se degradeze și să se decoloreze la temperaturi peste aproximativ 200 de grade Celsius.

Diagrama extruderului cu două șuruburi de mai sus ilustrează modul în care geometria conică creează un raport de compresie încorporat de la intrarea de alimentare la capul matriței. Deoarece capătul cu diametru mare prezintă un canal larg pentru acceptarea amestecurilor de pulbere și a granulelor, problemele de alimentare comune la mașinile cu un singur șurub sunt în mare măsură eliminate. Capătul de ieșire cu diametru mic furnizează o presiune constantă de topire a matriței cu pulsații minime, ceea ce este esențial pentru producerea de profile și țevi stabile dimensional.

Șurub dublu conic vs paralel: o comparație tehnică directă

Întrebarea care este mai bună -- extruder cu șuruburi conice sau paralele -- nu are un singur răspuns universal, dar diferențele tehnice sunt bine definite și pot ghida decizia. Tabelul de mai jos rezumă cei mai relevanți parametri, pe baza referințelor publicate în industrie, inclusiv Rauwendaal C., „Polymer Extrusion”, a 5-a ed. și date din buletinele tehnice OEM majore.

Pentru producția de profile de ferestre din PVC, majoritatea constructorilor de mașini din întreaga lume folosesc sistemul de cilindru cu două șuruburi conice, deoarece viteza scăzută a șurubului (de obicei, 20 până la 45 rpm) minimizează generarea de căldură prin frecare, iar capătul mare de alimentare poate ingera pulbere uscată din PVC, împachetată, fără a crea punte. Rate de ieșire de 200 până la 800 kg/h sunt realizabile în funcție de selecția diametrului, care acoperă întreaga gamă de la extrudere cu profil mic până la conducte mari.

Dimensiunile șuruburilor duble conice și selectarea raportului de diametru

Selectarea dimensiunilor corecte de șuruburi conice duble este una dintre cele mai importante decizii în specificațiile extruderului. Raportul diametrului -- exprimat ca diametrul de capăt mic împărțit la diametrul de capăt mare -- determină direct capacitatea cuplului, rata de ieșire și comportamentul la compresie al șurubului. Un diametru mai mare la capăt captează mai mult material pe rotație și poate găzdui stocuri de alimentare mai voluminoase, în timp ce un diametru mai mare la capăt mic oferă o producție mai mare de topitură la o anumită presiune.

Zhoushan Microwave oferă următoarele rapoarte standard de diametru: 45/90, 45/100, 50/105, 51/105, 55/100, 65/132, 80/125, 80/143, 80/158 și 92/188 mm . Fiecare configurație este potrivită cu un butoi conic specific cu geometrie complementară a alezajului. Dimensiunile 80/158 și 92/188 sunt potrivite pentru liniile de extrudare a țevilor cu putere mare, în timp ce dimensiunile 45/90 și 50/105 sunt utilizate în mod obișnuit pentru aplicații cu profil mic și etanșare pentru ferestre. Rapoartele de compresie sunt personalizate în funcție de formula clientului pentru a ține cont de diferențele de densitate în vrac dintre tipurile de amestec uscat din PVC, conținutul de făină de lemn în WPC și încărcările de aditivi în compușii de rășină de inginerie.

Aplicații: Acolo unde șuruburile duble conice oferă rezultate consistente

Sistemul de cilindru cu două șuruburi conice a demonstrat performanță fiabilă într-o gamă largă de aplicații de prelucrare a polimerilor. Cea mai semnificativă utilizare comercială este în producția de profile rigide din PVC pentru rame de ferestre, tocuri de uși și siding , unde omogenitatea consecventă a topiturii și presiunea de extrudare stabilă sunt condiții prealabile pentru atingerea toleranțelor dimensionale de 0,1 mm. În aceste aplicații, viteza scăzută a șurubului și geometria șurubului cu ștergere automată previn degradarea PVC-ului, iar temperatura de topire strict controlată asigură o dezvoltare uniformă a culorii pe parcursul sesiunilor de producție.

Producția de țevi din PVC pentru alimentarea cu apă, drenaj și conducte electrice reprezintă un alt segment de aplicații de mare volum. În extrudarea țevilor, extruderul conic dublu șurub alimentează o matriță de țeavă cu topitură foarte consistentă la presiuni de obicei între 15 și 30 MPa, permițând menținerea variației grosimii peretelui în limitele specificațiilor pe lungimi de rulare de câțiva kilometri. Combinația de funcționare eficientă din punct de vedere energetic la viteză mică și presiune ridicată de ieșire face ca designul conic să fie atractiv din punct de vedere economic pentru producția continuă de țevi.

Extrudarea compozitelor lemn-plastic este o aplicație în creștere în care șurubul dublu conic demonstrează avantaje deosebite. Compușii WPC conțin 40 până la 70% făină de lemn sau coajă de orez în greutate, ceea ce îi face foarte abrazivi. Zona de alimentare cu diametru mare gestionează bine densitatea în vrac scăzută a amestecurilor de făină de lemn, iar șurubul opțional cu suprafață dură dublu sau echivalent Xaloy oferă rezistența necesară la abraziune. Profilele de pardoseală, garduri și placare WPC sunt toate produse în mod obișnuit pe extrudere cu șuruburi conice echipate cu mese de calibrare și răcire în aval.

• Profile PVC pentru ferestre si profile usi -- Precizie dimensională ridicată, temperatură de topire stabilă
• Conducte PVC de alimentare cu apă și drenaj -- Ieșire continuă de înaltă presiune, toleranță strânsă a peretelui
• Compozite lemn-plastic (WPC) -- Manevrează eficient amestecurile abrazive, cu densitate scăzută
• PP, PE, granulație și folie ABS -- Tratamentul blând cu topitură păstrează proprietățile materialului
• Spumă PVC și profile spumate -- Forfecare controlată potrivită pentru agenți chimici de spumă
• Conducte electrice și conducte pentru cabluri -- Grosimea constantă a peretelui pe perioade lungi de producție

Eficiența energetică și stabilitatea procesului: analiza performanței bazată pe date

Consumul specific de energie (SEC) este una dintre cele mai importante metrici economice atunci când se evaluează echipamentele de extrudare pentru producție continuă. Este exprimat în kilowați-oră per kilogram de producție și influențează direct atât costul de operare, cât și amprenta de carbon a liniei de producție. Extruderele conice cu două șuruburi care funcționează pe PVC rigid ating de obicei Valori SEC de 0,12 până la 0,22 kWh/kg , comparativ cu 0,18 până la 0,35 kWh/kg pentru configurațiile cu șuruburi duble paralele de mare viteză pe același material, conform studiilor comparative publicate la care se face referire în literatura de specialitate, inclusiv lucrările tehnice KraussMaffei Berstorff și procedurile SPE ANTEC.

SEC mai mic al designului conic reflectă eficiența geometriei conice în transformarea cuplului motorului în presiunea topiturii fără viteză excesivă a șurubului. Deoarece turația șurubului este scăzută (adesea sub 40 rpm), sarcinile lagărelor și ratele de uzură ale cutiei de viteze sunt reduse, prelungind durata de viață mecanică și scăzând frecvența de întreținere. Stabilitatea termică a topiturii este, de asemenea, mai bună: variația temperaturii topiturii pe secțiunea transversală a matriței rămâne în mod obișnuit în plus sau minus 2 până la 4 grade Celsius pe o linie cu șuruburi conice bine întreținute, în timp ce liniile paralele cu șuruburi duble care procesează același compus pot prezenta variații de 5 până la 10 grade Celsius la buza matriței.

Uzura șuruburilor și durata de viață: Diagramă liniară a durității vs ore de serviciu

Durata de viață a unui șurub dublu conic este o funcție de specificația materialului, tratamentul suprafeței și abrazivitatea compușilor pe care îi prelucrează. Pe baza datelor operaționale pe termen lung compilate de la procesoarele de materiale plastice, un șurub dublu conic specificat și întreținut corespunzător care funcționează pe PVC rigid standard poate susține distanțe de zbor efective (de la butoi la șurub) în limitele toleranțelor de proiectare pentru 8.000 până la 12.000 de ore de funcționare . Șuruburile care rulează WPC foarte umplut sau compuși încărcați cu carbonat de calciu pot necesita recondiționare sau înlocuire la 4.000 până la 6.000 de ore.

Graficul de mai jos ilustrează relația conceptuală dintre duritatea efectivă a suprafeței la vârful șurubului și orele de funcționare cumulate pentru trei niveluri de tratament: nitrurat standard, nitrurat plus cromat și cu dublu aliaj cu fața dură. Această relație este importantă pentru planificarea programelor de întreținere și pentru a înțelege când devine necesară înlocuirea șuruburilor pentru a menține calitatea produsului.

Comparație radar: șurub dublu conic vs șurub dublu paralel vs șurub simplu

O diagramă radar oferă o vedere multidimensională utilă a modului în care tipurile de extrudere se compară în funcție de criteriile cheie de performanță care contează în procesarea polimerilor industriale. Cele cinci axe de mai jos reprezintă generarea presiunii de ieșire, controlul temperaturii topiturii, versatilitatea de manipulare a alimentului, eficiența energetică și durata de viață a șurubului, fiecare punctat pe o scară de la 1 la 10 pe baza reperelor tehnice publicate și a consensului din industrie.

Funcții inteligente de monitorizare și control al temperaturii

Sistemele moderne de extrudere cu două șuruburi conice încorporează din ce în ce mai mult monitorizare în timp real și funcții de control inteligente care îmbunătățesc stabilitatea procesului și permit întreținerea predictivă. Zhoushan Microwave oferă un sistem avansat opțional de control al temperaturii care monitorizează temperaturile zonei butoiului în mai multe puncte de-a lungul lungimii șurubului, permițând operatorului să mențină profile precise ale temperaturii de topire, adaptate fiecărei formulări de polimer. Acest lucru este deosebit de important pentru PVC rigid, unde excursii de temperatură de chiar și 10 grade Celsius deasupra ferestrei optime de procesare pot declanșa o degradare ireversibilă .

Sistemele inteligente de monitorizare urmăresc viteza șurubului, curentul de sarcină de antrenare, presiunea de topire la capul matriței și temperaturile zonei butoiului simultan, afișând toți parametrii pe o interfață cu ecran tactil. Pragurile de alarmă pot fi configurate pentru fiecare parametru pentru a alerta operatorii înainte ca o abatere a procesului să ducă la deteriorarea produsului sau echipamentului în afara specificațiilor. Capacitatea de monitorizare de la distanță le permite inginerilor de proces să revizuiască datele de rulare din afara amplasamentului, iar jurnalele de diagnosticare a erorilor permit analiza cauzei principale a întreruperilor procesului fără a fi necesar ca un tehnician de service să fie prezent fizic la mașină.

Integrarea monitorizării digitale cu fiabilitatea mecanică bine stabilită a sistemului de cilindru conic dublu șurub creează o platformă care susține Obiectivele de producție ale Industriei 4.0 , inclusiv trasabilitatea, controlul statistic al procesului și managementul energiei. Pentru producătorii de țevi și profile din PVC de volum mare care concurează în ceea ce privește calitatea și eficiența, aceste capacități reprezintă un avantaj operațional semnificativ față de configurațiile de extruder neinstrumentate.

Despre Zhoushan Microwave Screw Machinery Co., Ltd.

Zhoushan Microwave Screw Machinery Co., Ltd. este un producător profesionist de butoi cu șurub din China și o fabrică de extrudere cu șurub cu peste 10.000 de metri pătrați de atelier de producție și peste 60 de angajați. De la înființarea sa în 1990, compania s-a angajat în producția și cercetarea mașinilor din plastic, introducând în același timp tehnologia străină a mașinilor cu șuruburi și tehnici de fabricație. Compania operează ca o bază de producție profesională diversificată, la scară largă, care integrează butoaie cu șurub de precizie și procesare mecanică, cu accent pe piața de vârf.

Produsele de la Zhoushan Microwave sunt exportate în Statele Unite ale Americii, Germania, Dubai, Vietnam, Thailanda și alte piețe. Compania a stabilit parteneriate solide cu numeroși producători de mașini de producție și construcții din plastic, servind ca un furnizor important de componente pentru cilindru cu șurub în China. Gama de produse include șuruburi planetare din seria WB-WE, butoaie planetare și extrudere planetare; Seria SJS cu șuruburi duble conice, butoaie duble și extrudere din plastic cu două șuruburi; și seria SJ șuruburi simple, butoaie simple și extrudere din plastic cu un singur șurub. Compania aderă la principiile de credibilitate și de servicii, angajamentul de a oferi clienților produse de înaltă calitate la costuri competitive .
